Peran Gear lan rak ing mesin nglereni laser

Ing peralatan nglereni laser, sistem gear lan rak dadi komponisi transmisi inti, muter peran sing nemtokake kanthi obah lan stabilitas. Liwat sing tepat, iku mindhah kekuwatan kanggo nggayuh kontrol kontrol sumbu sumbu, njamin efisiensi lan presisi proses nglereni laser.

Prinsip lan fungsi

Mekanisme transmisi tliti

Gear ngirim torsi liwat engagement tooth, nawakake efisiensi transmisi sing dhuwur (> 98%) lan rasio gear sing tepat. Iki ngidini penyesuaian kacepetan lan torsi sing akurat, nyetir sirah sing nglereni kanggo nindakake gerakan X / Y / Z-Axis Kompleks kanggo Macem-level Micron (± 0,01mm).

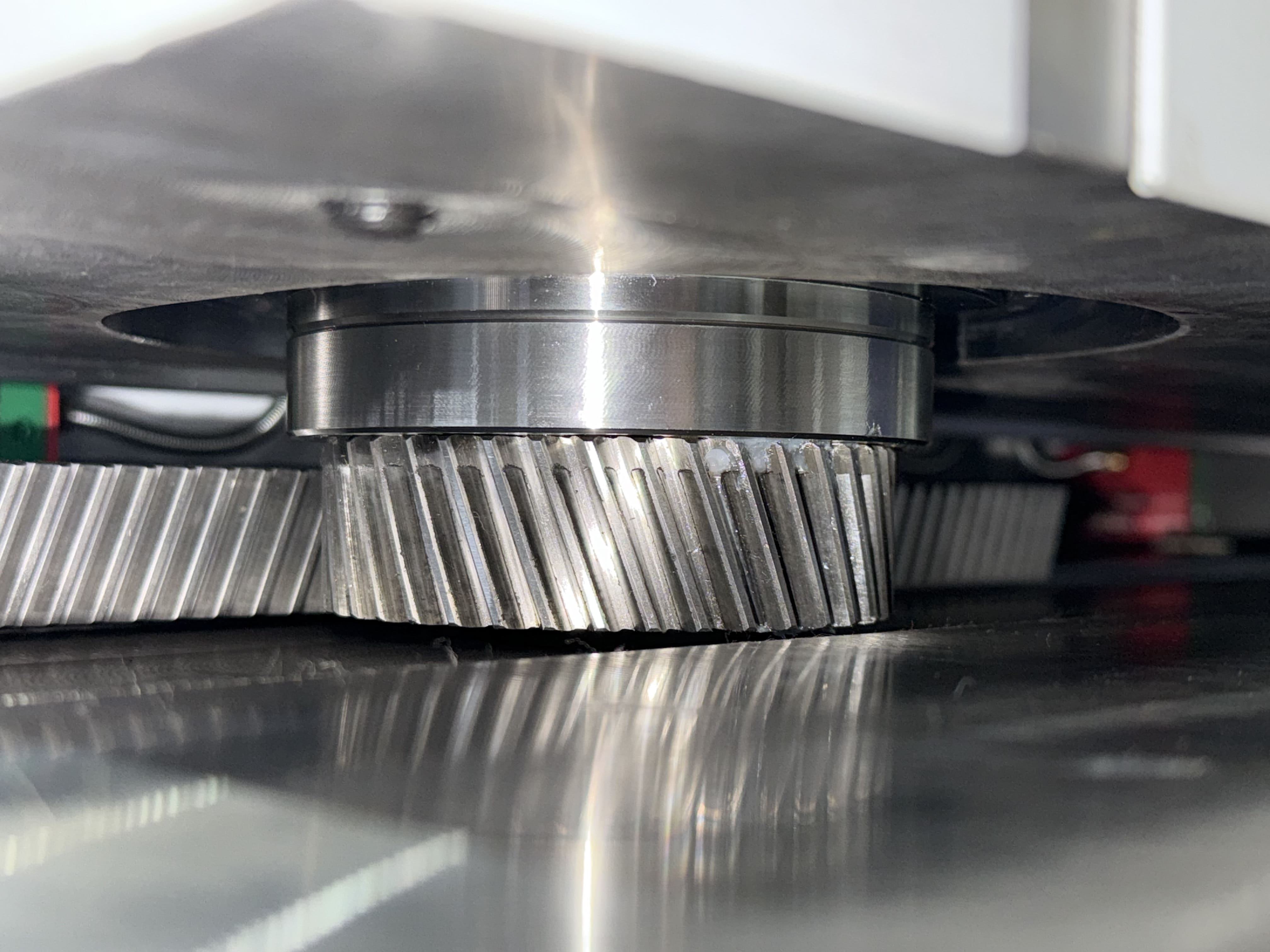

Fitur struktural rak

Rak nampilake profil untu liniar, padha karo gear silinder kanthi bunderan pitch tanpa wates. Pemotong laser sing asring nggunakake rak lurus utawa helikal. Rak helik, kanthi rasio kontak sing luwih dhuwur (> dandan 30%), luwih murah transmisi, lan tingkat swara ngisor (<65 DB), luwih disenengi kanggo aplikasi sing dhuwur, luwih jelas.

Keuntungan Industri Kunci

Posisi multi-axis: operasi kolaborasi rak lan motor Servo entuk akurasi posisi ing ± 0,01mm.

Tanggepan Dyamic Tinggi: Desain Gearbox Optimized Ndhukung 2G nyepetake 2G kanthi kecepatan 200 m / min.

Kapasitas beban sing ditingkatake: aling untu helical nambah area kontak, nyuda beban wa-wa-sikil kanthi 15-20% lan ngluwihi umur komponen nganti 20,000 jam.

Pedoman Pangopènan

Pengawasan Majelis: Mesthekake toleransi gear ≤0.02mm kanthi pola kontak seragam.

Kontrol reresik: njaga backlash ing 0.05-0.08mm; Operasi Zero-Backlash dilarang.

Manajemen Lubrication: Gunakake grease Gear Gear VG220 ISO kanthi nyepetake saben 500 jam operasi.

Langkah-langkah safety: Instal tutup pelindung sing dirating IP54 kanggo Gear sing kapapar; Aja kontak nalika operasi.

Deteksi kesalahan: Suttu langsung dibutuhake kanggo geter ora normal (> 50 amplitudo) utawa swara (> 75 DB).
